Dlaczego warto dobrze zaplanować inwestycję?
Projektowanie gabinetu stomatologicznego to etap, na którym zapadają decyzje wpływające na komfort pracy lekarza, asysty i pacjenta przez wiele kolejnych lat. Błędy popełnione na początku bywają kosztowne, trudne do naprawienia, a czasem wręcz niemożliwe do usunięcia, co może ograniczać pełne wykorzystanie zakupionego sprzętu. Dlatego warto spojrzeć na projekt nie tylko jak na układ ścian, mebli i urządzeń, ale jak na kompletną wizję pracy całego gabinetu.
Co oznacza dobra ergonomia w gabinecie stomatologicznym?
Jednym z częstych błędów jest projektowanie gabinetu wyłącznie pod kątem preferencji jednego lekarza, na przykład właściciela placówki. Tymczasem, szczególnie w gabinetach wielostanowiskowych, warto myśleć bardziej uniwersalnie. Z jednego stanowiska mogą korzystać różni lekarze, wykonujący różne procedury i mający różne nawyki zawodowe.
Inaczej wygląda ergonomia pracy w przypadku stomatologii zachowawczej, a inaczej w przypadku endodoncji, która często wymaga większej ilości sprzętu, wygodnego ustawienia mikroskopu i nieco większej przestrzeni roboczej. W projekcie trzeba uwzględnić miejsce pracy asysty, dostęp do szafek, materiałów zużywalnych i narzędzi oraz zaplanować wygodny ciąg komunikacyjny.
A zatem dobry projekt powinien umożliwiać wygodną pracę różnym osobom, a nie wymagać jednego konkretnego sposobu działania na danym stanowisku.
Jaka powierzchnia gabinetu stomatologicznego jest optymalna?
Standardowo za wystarczającą powierzchnię gabinetu stomatologicznego można uznać około 12–14 m². Praktycznym rozwiązaniem jest pomieszczenie o proporcjach zbliżonych do spłaszczonego kwadratu, na przykład o wymiarach 3,20 m × 4,30 m lub 3,40 × 4,10.
Wbrew pozorom problemem nie jest tylko zbyt mały gabinet – duże pomieszczenie również może być trudne do zagospodarowania. Jeżeli unit stomatologiczny stoi zbyt daleko od szafek i blatów, lekarz i asysta tracą wygodny dostęp do niezbędnych elementów wyposażenia. Natomiast prawidłowe skupienie mebli i unitu przy ich jednoczesnym dużym oddaleniu na przykład od tomografu, biurka do rozmowy z pacjentem czy choćby umywalki może oznaczać, że codzienna praca wymagać będzie niepotrzebnego przemieszczania się.
Dlatego najważniejsza jest nie duża powierzchnia, lecz ergonomiczne rozmieszczenie unitu, szafek, aparatu RTG, mikroskopu, biurka czy strefy dla pacjenta.
Na rysunku nr 1 i 2 ukazano przykładową aranżacja gabinetów o podanych wymiarach.

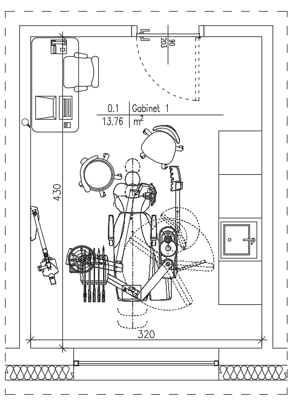

RYS. 1 – aranżacja gabinetu 1

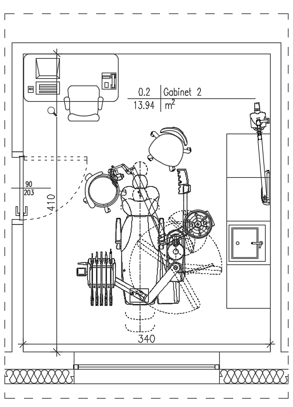

RYS. 2 – aranżacja gabinetu 2
Jakie są najważniejsze zasady przy projektowaniu gabinetu?

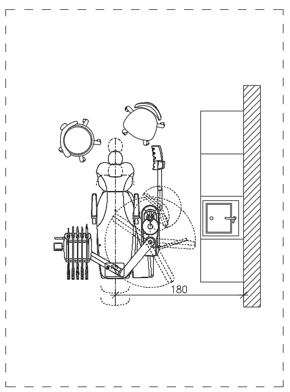

RYS. 3 – układ mebli po stronie asysty

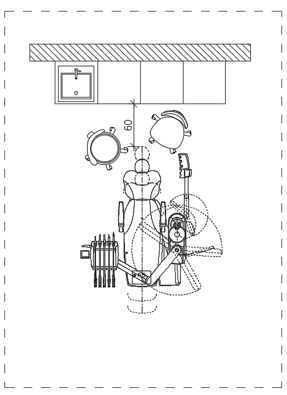

RYS. 4 – układ mebli za głową pacjenta
Przy projektowaniu gabinetu warto w pierwszej kolejności przeanalizować kilka kluczowych kwestii.
Po pierwsze: dostęp do szafek (zalecane ustawienie mebli głębokości 60 cm przedstawia rysunek 3 i 4). Lekarz i asysta powinni mieć „pod ręką” materiały zużywalne, narzędzia i urządzenia potrzebne podczas zabiegu. Szafki nie mogą jednak blokować ruchu wokół fotela ani utrudniać pracy przy pacjencie.
Po drugie: zasięg ramienia aparatu RTG do zdjęć wewnątrzustnych. Aparat powinien być zamontowany tak, aby umożliwiał wygodne wykonanie zdjęcia bez konieczności nienaturalnego ustawiania pacjenta lub przestawiania wyposażenia.
Po trzecie: miejsce na mikroskop. Nawet jeśli mikroskop nie jest planowany od razu, warto przewidzieć jego potencjalne umiejscowienie w przyszłości. Późniejsze dopasowanie gabinetu do pracy z mikroskopem może być trudne, jeżeli wcześniej nie zostanie na to zarezerwowana odpowiednia przestrzeń, włącznie z miejscem zamocowania.
Po czwarte: ciąg komunikacyjny. Pacjent powinien móc wygodnie wejść do gabinetu, podejść do biurka i usiąść w czasie konsultacji, a następnie odłożyć swoje rzeczy (np. okulary czy telefon) i bez przeszkód przejść do unitu. Dobrze zaprojektowany gabinet jest intuicyjny – zarówno dla personelu, jak i dla pacjenta.

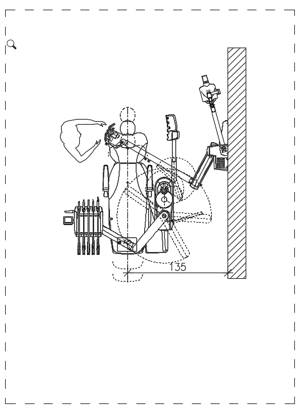

RYS. 5 – mikroskop i RTG w wersji naściennej

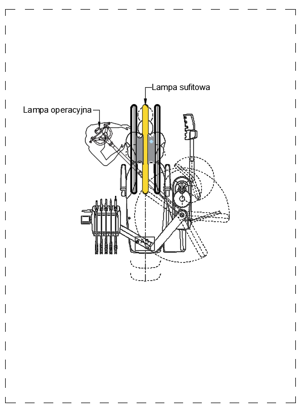

RYS. 6 – lampa operacyjna z lampą sufitową
Warto również, o ile pozwala na to układ pomieszczenia, ustawić unit stomatologiczny, a co za tym idzie również pacjenta, tyłem do drzwi. Chodzi o jego komfort psychiczny, gdy w trakcie zabiegu ktoś wejdzie do gabinetu. Pacjent znajdujący się na fotelu, w pozycji „twarzą w kierunku wejścia” może poczuć się wtedy zawstydzony lub zaniepokojony. Ustawienie tyłem do drzwi zwiększa poczucie prywatności.
Jak zaplanować oświetlenie w gabinecie stomatologicznym?
Kolejność projektowania ma znaczenie. Oświetlenie powinno być planowane dopiero po określeniu lokalizacji unitu, mebli i innych urządzeń. W praktyce główne światło robocze najczęściej znajduje się nad unitem lub w jego bezpośrednim sąsiedztwie.
Dobrze dobrane oświetlenie powinno wspierać pracę lekarza, nie generować cieni w polu zabiegowym i nie kolidować z lampą zabiegową, ramionami urządzeń ani ciągami komunikacyjnymi.
Czy umywalka może stać w dowolnym miejscu?
Umywalka powinna znajdować się w odpowiedniej odległości od urządzeń elektrycznych. To pozornie oczywisty element, ale w praktyce układ wodno-kanalizacyjny, meble i urządzenia bywają projektowane osobno, bez całościowego spojrzenia na bezpieczeństwo i wygodę pracy.
Warto pamiętać, że w gabinecie stomatologicznym instalacje wodne, elektryczne, ssące i inne muszą tworzyć spójny, bezpieczny system.
Jak stosowanie sedacji wpływa na projektowanie gabinetu?
Osobną kategorią w projektowaniu są gabinety, w których planowane są zabiegi z zastosowaniem sedacji. W takim przypadku standardowe założenia dotyczące powierzchni i układu pomieszczenia mogą okazać się niewystarczające. Gabinet powinien być większy, często z tzw. wyspą operacyjną i innym rozmieszczeniem mebli, dającym więcej przestrzeni wokół unitu.
Dlatego decyzję o stosowaniu sedacji należy uwzględnić już na etapie projektowym.
Czy gabinet stomatologiczny powinien mieć dostęp do światła dziennego?
Gabinet stomatologiczny powinien mieć bezpośredni dostęp do światła dziennego. Jeżeli takiego dostępu nie ma, czas pracy jednej osoby w takim pomieszczeniu zgodnie z przepisami BHP jest ograniczony do maksymalnie 4 godzin na dobę.
To ważna kwestia nie tylko z punktu widzenia komfortu pracy personelu, ale także organizacji grafiku placówki i opłacalności inwestycji.
Jak zaplanować przestrzeń do diagnostyki obrazowej?
Współczesny gabinet stomatologiczny coraz częściej korzysta z diagnostyki obrazowej. Szacujemy, że obecnie około 70–80% nowych gabinetów jest wyposażana w pantomograf lub tomograf. Takie urządzenia wymagają odpowiedniego zabezpieczenia przed promieniowaniem jonizującym.

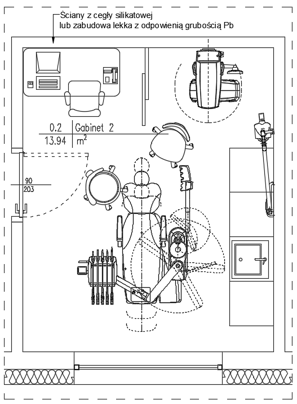

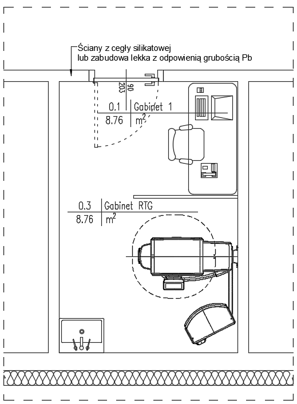

RYS. 7 – gabinet stomatologiczny z RTG
RYS. 8 – gabinet RTG
Już na etapie projektu trzeba więc uwzględnić konstrukcję ścian, wymagane osłony oraz miejsce pracy operatora. Dobrym rozwiązaniem może być zabezpieczenie operatora odpowiednio grubym parawanem znajdującym się w tym samym pomieszczeniu, co urządzenie. Pozwala to zachować bliskość pacjenta i oszczędzić przestrzeń.
W około 20–25% projektów pantomograf lub tomograf znajduje się w tym samym gabinecie co unit. W takim przypadku należy przewidzieć dodatkowe 2–3 m², czyli zaplanować gabinet o powierzchni na przykład około 16 m², aby praca była komfortowa.
Jeżeli diagnostyka obrazowa ma być zlokalizowana w oddzielnym pomieszczeniu, należy pamiętać, że minimalna powierzchnia takiej pracowni RTG to 8 m² z tolerancją 5 % co finalnie daje nam powierzchnię 7,6 m². W przypadku kiedy w pomieszczeniu RTG funkcjonują dwa aparaty RTG minimalna powierzchnia pomieszczenia powinna wynosić 12 m². Tu również dopuszczalna jest tolerancja 5 %.
Gdzie umieścić pompy ssące i kompresory?
Pompy ssące i kompresory powinny być umieszczone w odrębnym pomieszczeniu technicznym. Trzeba zadbać w nim o dobrą wentylację, możliwość odprowadzenia zużytego powietrza oraz jak najlepsze wyciszenie.
To ważne, ponieważ urządzenia te generują hałas na poziomie około 65–72 dB. Umieszczanie ich bezpośrednio w gabinecie powinno być traktowane jako ostateczność – w praktyce zdarza się to obecnie bardzo rzadko (poniżej 1% projektowanych gabinetów). Jeżeli jest możliwość wydzielenia na terenie placówki wygodnego pomieszczenia technicznego, zdecydowanie warto z niej skorzystać.
Jak zaplanować prawidłowo ciąg sterylizacyjny w gabinecie?
Jednym z najczęściej niezaopiekowanych obszarów jest sterylizacja. W wielu projektach inwestorzy nie uwzględniają prawidłowego ciągu sterylizacyjnego albo starają się dopasować go do wymogów dopiero po zakończeniu głównych prac. Szacujemy, że nawet w około 90% przypadków ciąg ten nie jest na początku zaplanowany prawidłowo.

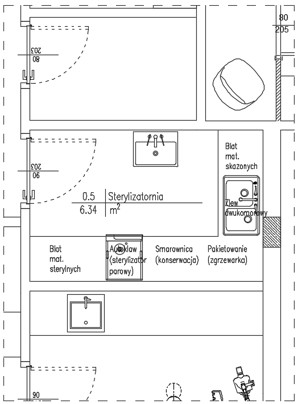

RYS. 9 – sterylizatornia ze zlewem dwukomorowym

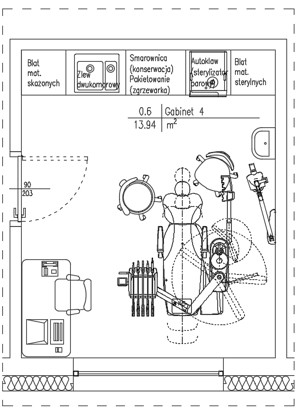

RYS. 10 – sterylizatornia w gabinecie stomatologicznym
Poprawny ciąg sterylizacyjny powinien obejmować kolejno:
- blat materiałów skażonych,
- zlew dwukomorowy lub myjkę (do mycia wstępnego),
- blat do pakietowania – ze zgrzewarką i ewentualnie smarownicą do instrumentów,
- autoklaw, czyli sterylizator parowy,
- blat materiałów sterylnych.
Są to zasady jasno określone w przepisach BHP, a jedyna dowolność dotyczy kierunku pracy – ciąg może przebiegać od prawej do lewej lub na odwrót. Ważne jest jednak, aby zachować ww. kolejność. Natomiast umywalka powinna znajdować się poza ciągiem.
Jak zaprojektować przyłącza do unitu stomatologicznego?
Jednym z absolutnie kluczowych obszarów są przyłącza do unitu. Należy ściśle korzystać z wytycznych producenta urządzenia. Dotyczy to:
- sprężonego powietrza,
- instalacji elektrycznej,
- doprowadzenia wody,
- doprowadzenia (ewentualnie) wody demineralizowanej,
- instalacji kanalizacyjnej,
- ssania od pompy,
- kanału medialnego do komunikacji z komputerem.
Nie należy projektować tych elementów „na własną rękę” ani przyjmować, że wszystkie unity mają identyczne wymagania. Wręcz przeciwnie, każdy model ma własne zalecenia dotyczące lokalizacji i średnicy mocowań do podłogi, czy też przebiegu oraz parametrów technicznych przyłączy.
Bardzo ważne jest również posadowienie pompy. Pompa nigdy nie powinna znajdować się powyżej posadowienia unitu, gdyż jej praca jest wspomagana grawitacyjnie. Należy także uważać, aby ssanie lub kanał medialny nie zostały zaprojektowane ze zgięciem pod kątem 90 stopni. Takie rozwiązanie może uniemożliwić działanie instalacji ssącej, a w przypadku kanału multimedialnego uniemożliwić przeciągnięcie/wymianę lub dołożenie przewodu.

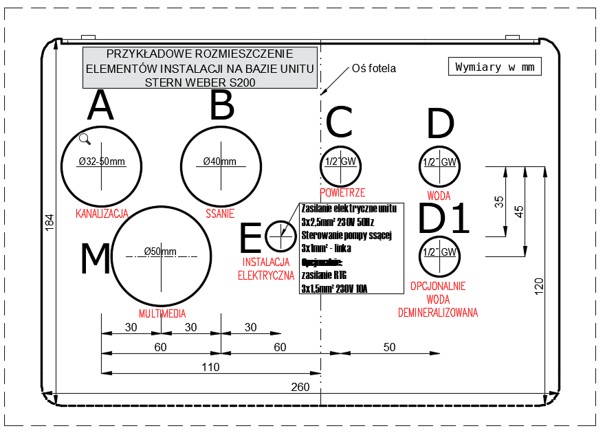

RYS. 11 – schemat rozmieszczenia przyłączy instalacyjnych na bazie unitu Stern Weber S200
A absolutnie kluczowe jest to, by trasy medialne nie wypadały w miejscu mocowania unitu do podłoża. Jeżeli przyłącza zostaną wykonane w złym miejscu, montaż urządzenia może być bardzo utrudniony, a czasem konieczne będą drogie przeróbki instalacji lub zastosowanie ciężkiej i kosztownej płyty montażowej.
Na co zwrócić uwagę przy projektowaniu instalacji elektrycznej?
Gabinet stomatologiczny korzysta z wielu urządzeń elektrycznych, dlatego trzeba zadbać o odpowiednią klasę zabezpieczenia instalacji. Bezpiecznik musi z jednej strony wytrzymać obciążenie wynikające z pracy urządzeń, a z drugiej – zadziałać w sytuacji przepięcia lub awarii.
To kolejny powód, dla którego projekt gabinetu powinien być konsultowany nie tylko z architektem, ale również z osobami znającymi wymagania techniczne sprzętu stomatologicznego.
Kiedy warto zrobić wizję lokalną przed montażem sprzętu?
Najlepszym momentem na konsultację serwisową jest czas przed rozpoczęciem robót budowlanych lub na samym początku tych robót – przed wykonaniem przyłączy i zamknięciem podłogi. Warto wtedy poprosić serwisanta o wizję lokalną oraz o porównanie założeń projektu ze stanem faktycznym.
Drugim ważnym momentem jest etap po przygotowaniu przyłączy, ale jeszcze przed ich ostatecznym zakryciem (wylewka, podłoga). Taka weryfikacja pozwala wychwycić ewentualne błędy popełnione przez ekipę budowlaną w momencie, gdy można je jeszcze stosunkowo łatwo i tanio naprawić.
W Stern Weber Polska obie konsultacje – przed rozpoczęciem prac i po przygotowaniu przyłączy – są bezpłatne i należą do standardowego procesu sprzedaży. Jeśli inwestycja jest większa (kilka unitów) lub adaptacja pomieszczenia okazuje się skomplikowana, zlecane są czasem dodatkowe wizje lokalne. Dzięki temu inwestor unika problemów, które ujawniłyby się dopiero przy montażu unitu.
Jak zadbać o dobry projekt gabinetu stomatologicznego?
Projektowanie gabinetu stomatologicznego wymaga połączenia kilku perspektyw: ergonomii pracy lekarza i asysty, komfortu pacjenta, wymagań technicznych urządzeń, bezpieczeństwa instalacji, przepisów dotyczących promieniowania oraz prawidłowej organizacji ciągu sterylizacyjnego.
Najczęstsze problemy pojawiają się wtedy, gdy poszczególne elementy projektowane są osobno: architektura, meble, instalacje, unit, RTG, sterylizacja i pomieszczenie techniczne. Tymczasem gabinet działa jako całość.
Dlatego przed rozpoczęciem adaptacji warto poprosić dostawcę sprzętu o przygotowanie projektu gabinetu i skonsultować zakres prac z osobami, które na co dzień montują i serwisują sprzęt stomatologiczny. To prosty sposób, aby uniknąć kosztownych poprawek, opóźnień i kompromisów, które później mogłyby utrudniać codzienną pracę. Warto też zwrócić uwagę, czy dostawca sprzętu dostarcza inwestorowi szczegółowe założenia techniczne montażu – tu prezentujemy przykład dla Stern Weber Polska: Przygotowanie gabinetu do montażu – Stern Weber Polska.
Jeśli planujesz inwestycję, skontaktuj się z nami i poproś o przygotowanie projektu. Zapraszamy!
Autorstwo i opracowanie:
inż. Mariusz Bożek
Autor treści merytorycznej
Kierownik Komórki Ochrona Radiologiczna
Inspektor Ochrony Radiologicznej IOR typu R oraz 1R
Cezary Zbierzchowski
Opracowanie redakcyjne
Dyrektor Operacyjny
